| Size & Weight |
|---|
| Área de trabajo | Pro S - 630 x 630 mm
Pro M - 630 x 1030 mm
Pro L - 1030 x 1030 mm S - 630 x 630 mm
M - 630 x 1030 mm
L - 1030 x 1030 mm
|
| Altura libre del eje Z |
| PRO Mk2 Z250 + Mesa de vacío |
| ALTURA LIBRE BAJO PÓRTICO |
70 mm |
| RECORRIDO EN Z |
105 mm |
| CORTE PASANTE MÁX. |
50 mm |
Medidas con un panel deflector de 18 mm y una mesa de vacío instalados.
| PRO Mk2 Z350 + Mesa de vacío |
| ALTURA LIBRE BAJO PÓRTICO |
70 mm |
| RECORRIDO EN Z |
205 mm |
| CORTE PASANTE MÁX. |
70 mm |
Medidas con un panel deflector de 18 mm y una mesa de vacío instalados.
| PRO Mk2 Z600 + Mesa de vacío |
| ALTURA LIBRE BAJO PÓRTICO |
200 mm |
| RECORRIDO EN Z |
385 mm |
| CORTE PASANTE MÁX. |
190 mm |
Medidas con un panel deflector de 18 mm y una mesa de vacío instalados.
| |
PRO Mk2 + Mesa de vacío |
| Z250 |
Z350 |
Z600 |
| ALTURA LIBRE BAJO PÓRTICO |
70 mm |
70 mm |
200 mm |
| RECORRIDO EN Z |
105 mm |
205 mm |
385 mm |
| CORTE PASANTE MÁX. |
50 mm |
70 mm |
190 mm |
Medidas con un panel deflector de 18 mm y una mesa de vacío instalados.
|
| Peso | Pro S - 134 kg
Incluida la bomba de vacío Pro M - 143 kg
Incluida la bomba de vacío Pro L - 152 kg
Incluida la bomba de vacío Pro S - 134 kg
Pro M - 143 kg
Pro L - 152 kg
Incluida la bomba de vacío S - 134 kg
M - 143 kg
L - 152 kg
Incluida la bomba de vacío |
| Size & Performance |
|---|
| Dimensiones generales | Pro S - 1100 x 1000 x 2000 mm Pro M - 1100 x 1400 x 2000 mm Pro L - 1500 x 1400 x 2000 mm Pro S - 1100 x 1000 x 2000 mm
Pro M - 1100 x 1400 x 2000 mm
Pro L - 1500 x 1400 x 2000 mm S - 1100 x 1000 x 2000 mm
M - 1100 x 1400 x 2000 mm
L - 1500 x 1400 x 2000 mm
|
| Performance |
|---|
| Precisión de posicionamiento | |
| Velocidad máxima de desplazamiento | |
| Precisión de corte | 0.1 mm (este valor depende en gran medida de la herramienta y los parámetros de corte elegidos por el operador) |
| Parámetros de corte típicos | En madera blanda, con una fresa de carburo de 6 mm y 3 labios:
- Avance: 5000 mm/min
- Profundidad de corte: 4 mm
- Velocidad del husillo: 18.000 rpm
|
| Husillo | VFD 2,2kW refrigerado por aire
Velocidad de 5000 a 24000 rpm
Controlado por ordenador
Pinzas ER20 |
| Consumo de energía | 1x 230VAC (potencia máxima: 650W sin husillo, 2,9 kW con husillo) |
| Mechanics |
|---|
| Estructura | Placas de acero (8mm)
Perfiles de aluminio (30x60mm & 60x60mm) |
| Sistema de guía lineal | |
| Sistema de accionamiento | Ejes X e Y
- Husillos de bolas 16 mm ±50 µm / 300 mm (C7)
Eje Z
- Husillos de bolas 16 mm ±50 µm / 300 mm (C7)
|
| Electronics |
|---|
| Motores | |
| Controladores de motor | DSP de 32 bits
48 VDC 6.0 A
Microstepping 1/32
Control de corriente en reposo
Coeficiente de suavizado de velocidad (aceleración/deceleración) |

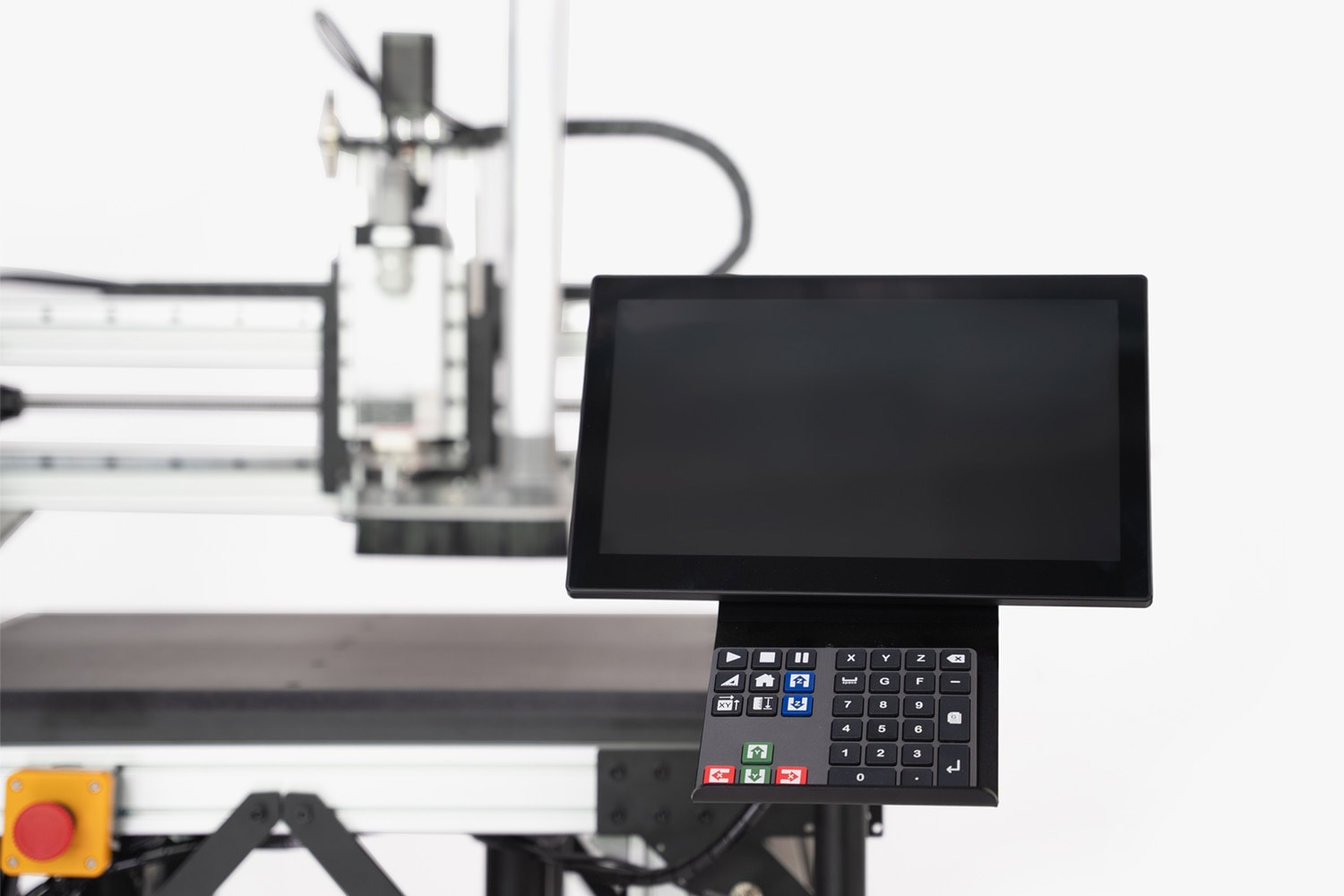

| Ordenador integrado | Raspberry Pi 4 - 2 GB RAM |
| Puertos | 3 puertos USB
1 puerto Ethernet
1 puerto HDMI |
| Conectores | Motores y sensores - Neutrik XLR
Entradas / Salidas - GX12 |
| Conectividad | WiFi (2.4 GHz + 5.0 GHz IEEE 802.11ac)
Bluetooth (5.0)
Gigabit Ethernet |
| Sensores de límite | |
| Sensor de longitud de herramienta | Placa táctil con pinza de cocodrilo |
| Controlador | |
| Control Software |
|---|
| PlanetCNC TNGv2 | Generador/editor de código G integrado
Visualización de trayectorias
Importación de trayectorias desde archivos 2D (dxf, png,...)
Interpolación de movimiento avanzada
Modo de simulación
Modo de entrada manual de datos (MDI)
Homing automático y pórtico cuadrado
Medición y palpado automático de la longitud de la herramienta
Anulación de avance y velocidad
Vista, scripts y códigos M personalizables |
| Compatibilidad CAM | Compatible con todos los software CAM disponibles en el mercado (recomendamos Fusion360) |
| Safety |
|---|
| Seguridad del husillo | Los husillos controlados se detendrán automáticamente cuando se presione un botón de parada de emergencia o cuando un programa de fresado haya terminado.
Esto limita al mínimo el tiempo en que una fresa afilada está girando. |
| Carenado | El carenado ofrece un entorno seguro alrededor de la CNC en el que nada puede entrar mientras la CNC está funcionando.
Las puertas están monitorizadas y su apertura provocará automáticamente una parada de emergencia de la máquina y del husillo.
El carenado es un producto opcional. |
| Mesa de vacío (incluida) |
|---|
| Tamaño | |
| Vacío máximo | |
| Capacidad de succión | |
| Circuito y conexiones | Tubos de 50mm con juntas integradas
Conectores pasamuros y roscados |
| Tamaño mínimo de material | 200 x 200 mm, con los siguientes parámetros de corte:
- Profundidad de corte: 4 mm
- Velocidad de avance: 2500 mm / min
- Velocidad del husillo: 20.000 rpm
- Fresa de carburo de 3 dientes de 6 mm
- Material: contrachapado
|
| Carenado de la bomba | Acero plegado con termolacado negro |
| Base | Pies de goma para reducción de ruido |
| Filtro de cartucho | Incluido, con cartuchos reemplazables |
| Vacuómetro | |
| Válvula de alivio | |
| Composición | 1 etapa de 2 motores de vacío de alto rendimiento |
| Vida útil del motor de vacío | 800 – 1.000 horas de media.
El sistema está diseñado para un reemplazo rápido y de bajo coste del motor para minimizar el tiempo de inactividad. |
| Conectores |
- Tomas industriales 32A 2P+T
- Suministradas en el kit (para conexión a la red eléctrica)
|
| Consumo de energía |
- 1x 230VAC - 20A
- Potencia máxima: 3.5 kW
|
| Interruptor | 1 interruptor de encendido con disyuntor integrado |
