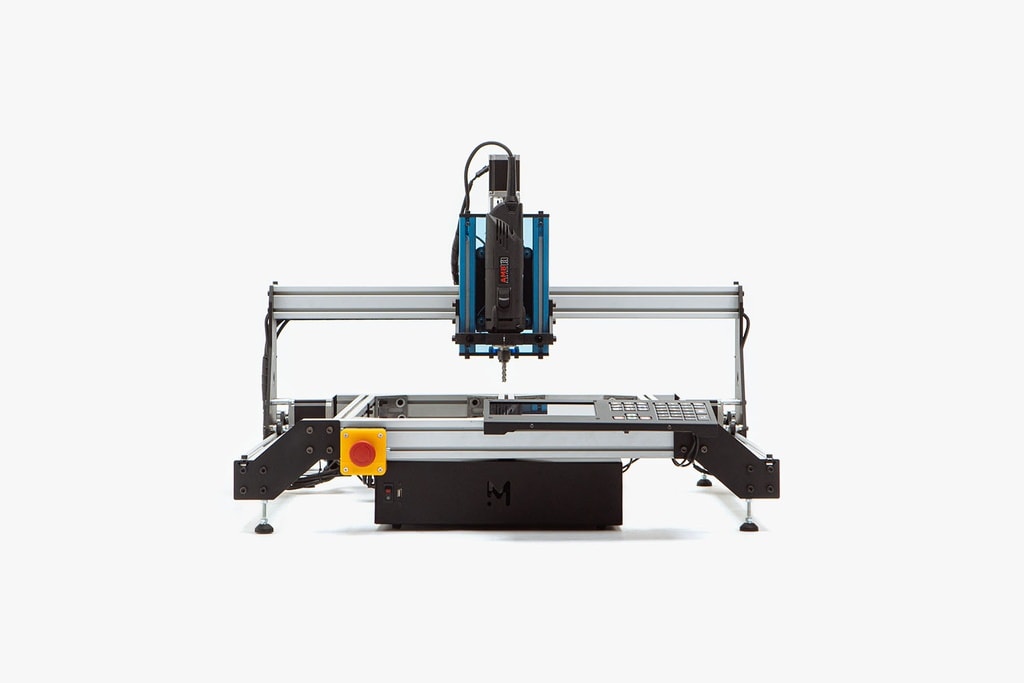

Evo es una versátil fresadora CNC que te permite explorar diferentes materiales. Rápida y fácil de usar, es la elección ideal para aficionados y profesionales ocasionales.
Nota: el husillo y los accesorios NO están incluidos en el kit y deben seleccionarse por separado.
Este vídeo cubre todo lo que necesitas saber, desde cómo operar la máquina, hasta la potencia del husillo disponible y consideraciones importantes de seguridad. Al final, tendrás una comprensión mucho más clara de la máquina.
Para ir aún más lejos, puedes acceder a la presentación completa del producto Evo.
Si todavía no sabes cómo usar una máquina CNC, este es el camino a seguir.
| Size & Weight | |
|---|---|
| Área de trabajo | S - 630 x 630 mm M - 630 x 1030 mm L - 1030 x 1030 mm |
| Tamaño total | S - 850 x 850 x 650 mm. M - 850 x 1250 x 650 mm. L - 1250 x 1250 x 650 mm |
| Altura de paso del eje Z |
|
| Peso | S - 37 kg M - 42 kg L - 48 kg |
| Performance | |
| Precisión de posicionamiento | 0.1 mm |
| Velocidad de desplazamiento máx. | |
20,000 mm/min |
| Parámetros de corte típicos | En madera blanda, con una fresa de carburo de 6 mm y 3 labios:
|
| Husillo compatible | AMB FME-P 1400W DI |
| Consumo de energía | 1x 230VAC (potencia máx.: 200W sin husillo) |
| Mechanics | |
|---|---|
| Estructura | Placas de acero (6mm) Perfiles de aluminio (30x60mm & 60x60mm) |

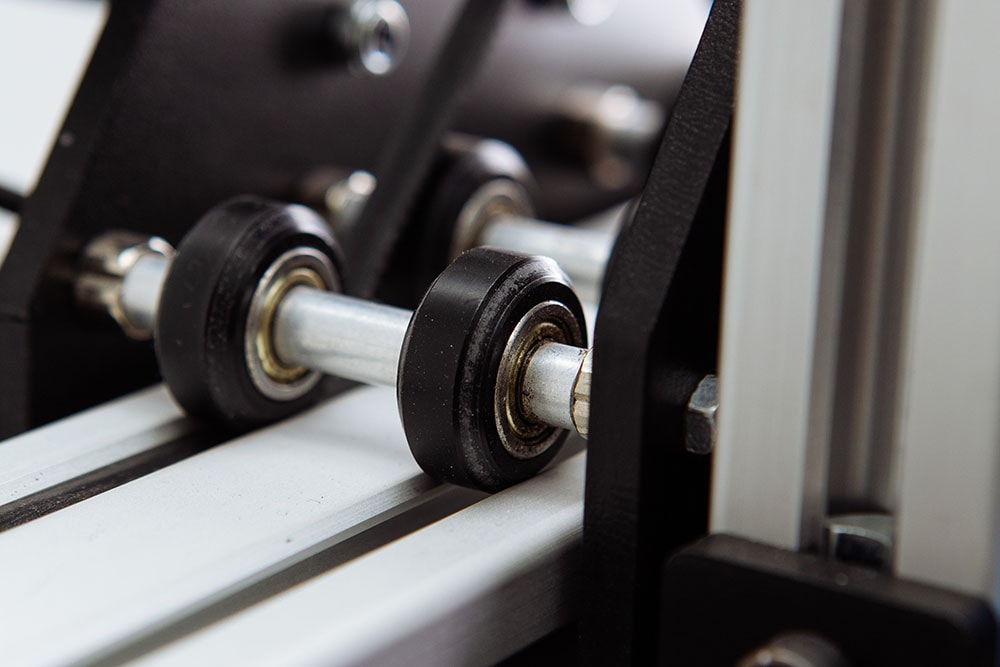

| Sistema de guía lineal | Ruedas V-slot |
| Sistema de accionamiento | Ejes X e Y

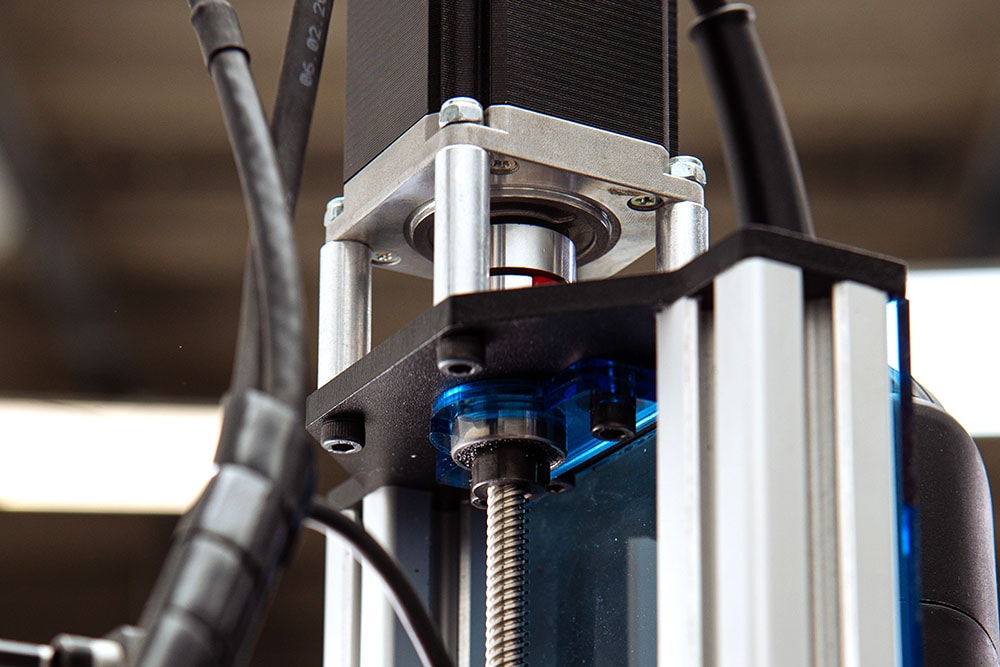

Eje Z
|
| Electronics | |
|---|---|
| Motores | Nema23, 3A (4x) |
| Controladores de motor | 24 VDC, 2.5 A Microstepping 1/32 |
| Ordenador integrado | Raspberry Pi 4 - 2 GB RAM |
| Puertos | 3 puertos USB 1 puerto Ethernet 1 puerto HDMI |
| Conectores | Motores y sensores - Neutrik XLR Entradas / Salidas - GX12 |
| Unidad de interfaz | Pantalla táctil capacitiva TFT IPS de 7" Teclado Bluetooth personalizado |
| Conectividad | WiFi (2.4 GHz y 5.0 GHz IEEE 802.11ac ) Bluetooth (5.0) Gigabit Ethernet |
| Sensores de límite | Microinterruptor de alta precisión (4x) |

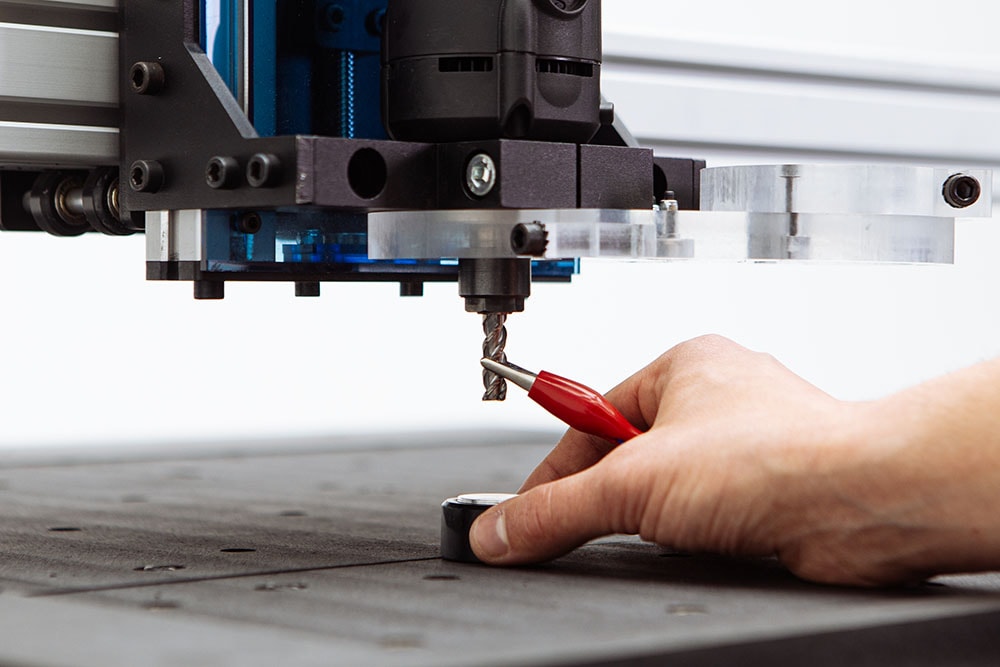

| Sensor de longitud de herramienta | Placa táctil con pinza de cocodrilo |
| Controlador | PlanetCNC Mk3/4 |
| Control Software | |
|---|---|
| PlanetCNC TNGv2 | Generador/editor de código G integrado Visualización de trayectorias Importar trayectorias desde archivos 2D (dxf, png,...) Interpolación de movimiento avanzada Modo de simulación Modo de entrada manual de datos (MDI) Homing automático y pórtico cuadrado Medición y palpado automático de la longitud de la herramienta Anulación de avance y velocidad Vista, scripts y códigos M personalizables |
| Compatibilidad CAM | Compatible con todos los software CAM disponibles en el mercado (se recomienda Fusion360) |
| Safety | |
|---|---|
| Husillo | Los husillos DI se detendrán automáticamente cuando se pulse un botón de parada de emergencia o cuando finalice un programa de fresado. Esto limita al mínimo el tiempo en que una fresa afilada está girando.
Los husillos DI son productos opcionales. |
| Carenado | El carenado ofrece un entorno seguro alrededor de la CNC en el que nada puede entrar mientras la CNC está funcionando. Las puertas están monitorizadas y su apertura provocará automáticamente una parada de emergencia de la máquina y del husillo DI.
El carenado es un producto opcional. |
Modelo de husillo: AMB 1400 FME-P DI, controlado por software
